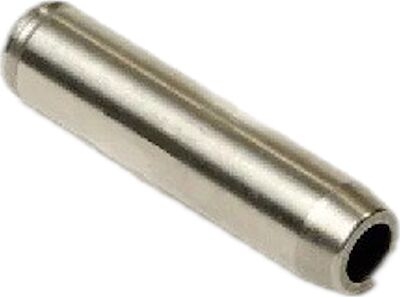

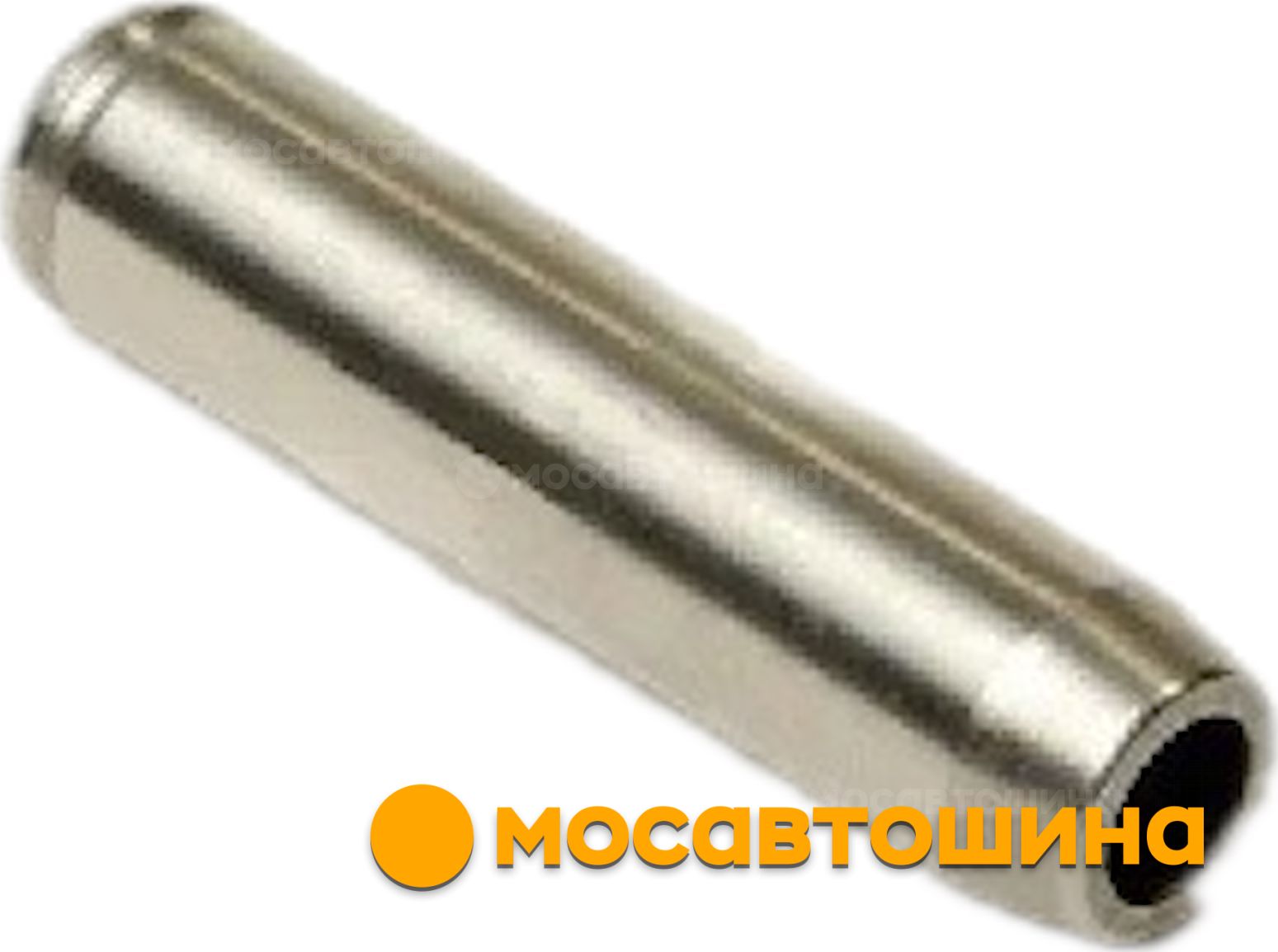

AE VAG96364 — направляющая втулка клапана для головки блока цилиндров. По данным каталога, отверстие под стержень клапана 5,5 мм, наружный диаметр 9,5 мм, длина 34,2 мм, материал — серый чугун. Деталь заменяет оригинальный номер Citroën/Peugeot 0220.A6. AE — марка деталей двигателя: поршней, клапанов, направляющих втулок.
Применяемость
По каталогу TecDoc втулка подходит для дизельных двигателей 1.6 (1560 см³) — HDi у Peugeot и Citroën, TDCi у Ford, MZ-CD и DI Turbo у Mazda, D у Mini — и для двигателей 1.5 BlueHDi и EcoBlue (1499 см³). Среди моделей: Peugeot 206, 207, 208, 307, 308, 407 и 407 SW 1.6 HDi, 508, 2008, 3008, Partner; Citroën C3, C4, C4 Picasso, C5, Berlingo; Ford Fiesta, Focus, C-Max, Mondeo; Mazda 3 1.6 дизель; Mini R56 и Clubman R55 Cooper D и One D; Volvo S40, V50, C30 и другие. Номер перед заказом проверяют по двигателю: втулки близких размеров у разных моторов различаются.
Назначение
Направляющая втулка запрессована в головку блока и задаёт точное положение клапана: стержень скользит в ней, а тарелка клапана садится строго на седло. Через втулку уходит часть тепла от клапана. Изношенная втулка даёт клапану люфт, из-за чего клапан неплотно садится на седло, а масло по зазору попадает в камеру сгорания.
Признаки износа
Износ втулок проявляется повышенным расходом масла, сизым дымом после запуска и при сбросе газа, нагаром на клапанах. При дефектовке головки зазор между стержнем и втулкой измеряют и сравнивают с допуском из руководства по ремонту.
Установка
Втулки меняют при капитальном ремонте головки блока. Старую выпрессовывают оправкой, новую запрессовывают на нужную высоту; перед запрессовкой головку нередко нагревают, а втулку охлаждают. После установки отверстие втулки при необходимости калибруют развёрткой под размер, а седло клапана обрабатывают, чтобы оно было соосно новой втулке. Работа требует оправок, развёрток и инструмента для седел, поэтому её обычно делают в моторном цехе.
Советы
Вместе с втулками всегда ставят новые маслосъёмные колпачки и проверяют клапаны: изношенный стержень в новой втулке быстро разобьёт её. После ремонта клапаны притирают и проверяют герметичность.
Основные характеристики
- бренд — AE;
- артикул — VAG96364;
- тип — направляющая втулка клапана;
- внутренний диаметр — 5,5 мм;
- наружный диаметр — 9,5 мм;
- длина — 34,2 мм;
- материал — серый чугун;
- оригинальный номер — Citroën/Peugeot 0220.A6;
- страна происхождения — ЮАР.
