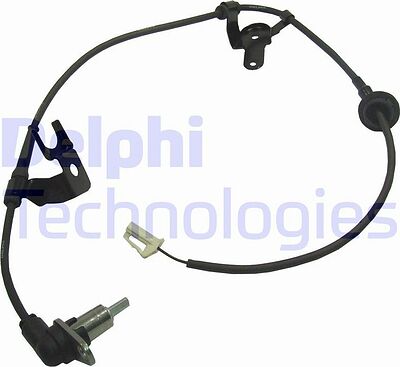

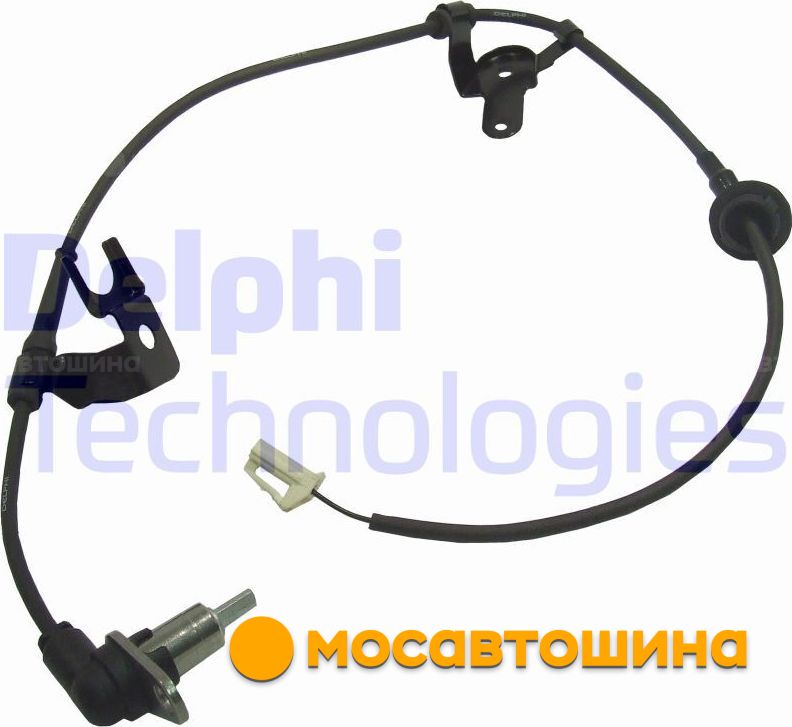

Delphi SS20077 — датчик частоты вращения колеса (датчик ABS) для Mazda 323 шестого поколения (BJ) 1998–2004 годов. Он заменяет заводскую деталь Mazda B25D-43-72YB. Датчик пассивный, с кабелем длиной 765 мм и разъёмом на два контакта. Delphi — международный производитель автомобильных систем и запчастей; страна производства этого датчика по данным каталога — Китай.
Применяемость
По данным каталога TecDoc, датчик подходит для Mazda 323 F VI (хетчбэк, BJ) и Mazda 323 S VI (седан, BJ) 1998–2004 годов с бензиновыми двигателями 1.3, 1.4, 1.5, 1.6, 1.8, 1.9 и 2.0, а также с дизелями 2.0 D, 2.0 TD и 2.0 DiTD. Сторону установки каталог для этого артикула не указывает, поэтому перед покупкой датчик сверяют со старым по заводскому номеру и длине кабеля.
Как работает
Пассивный (индуктивный) датчик состоит из постоянного магнита и катушки. Когда мимо его торца проходят зубья задающего кольца ступицы или ШРУСа, в катушке наводится переменное напряжение, частота которого пропорциональна скорости вращения колеса. Блок ABS сравнивает сигналы всех колёс и при блокировке одного из них сбрасывает давление в его тормозном контуре. Питание такому датчику не нужно, поэтому у него только два провода.
Признаки неисправности
При отказе датчика загорается лампа ABS, система отключается, а тормоза работают как обычные, без антиблокировки. Причины — обрыв или перетирание кабеля, окисление разъёма, грязь и металлическая стружка на торце датчика, повреждённое задающее кольцо, увеличенный зазор из-за износа подшипника ступицы. Исправность проверяют мультиметром (сопротивление катушки) и осциллографом или сканером по сигналу при вращении колеса.
Установка
Перед установкой посадочное отверстие очищают от ржавчины и грязи, иначе датчик сядет с перекосом или с лишним зазором. Датчик вставляют без ударов, затягивают крепёжный болт, кабель укладывают по штатным держателям так, чтобы он не касался колеса и не натягивался при ходе подвески и повороте руля. После замены удаляют ошибки ABS и проверяют, что лампа гаснет после начала движения.
Основные характеристики
- бренд — Delphi;
- артикул — SS20077;
- тип — датчик частоты вращения колеса (ABS), пассивный;
- число контактов — 2;
- длина кабеля — 765 мм;
- заводской номер — Mazda B25D-43-72YB;
- применяемость — Mazda 323 F VI и 323 S VI (BJ) 1998–2004;
- масса — 0,17 кг;
- страна производства — Китай.
