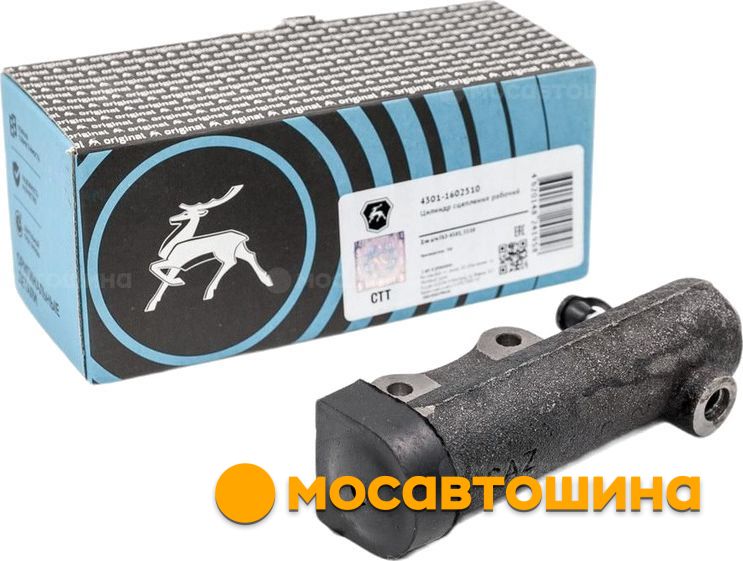

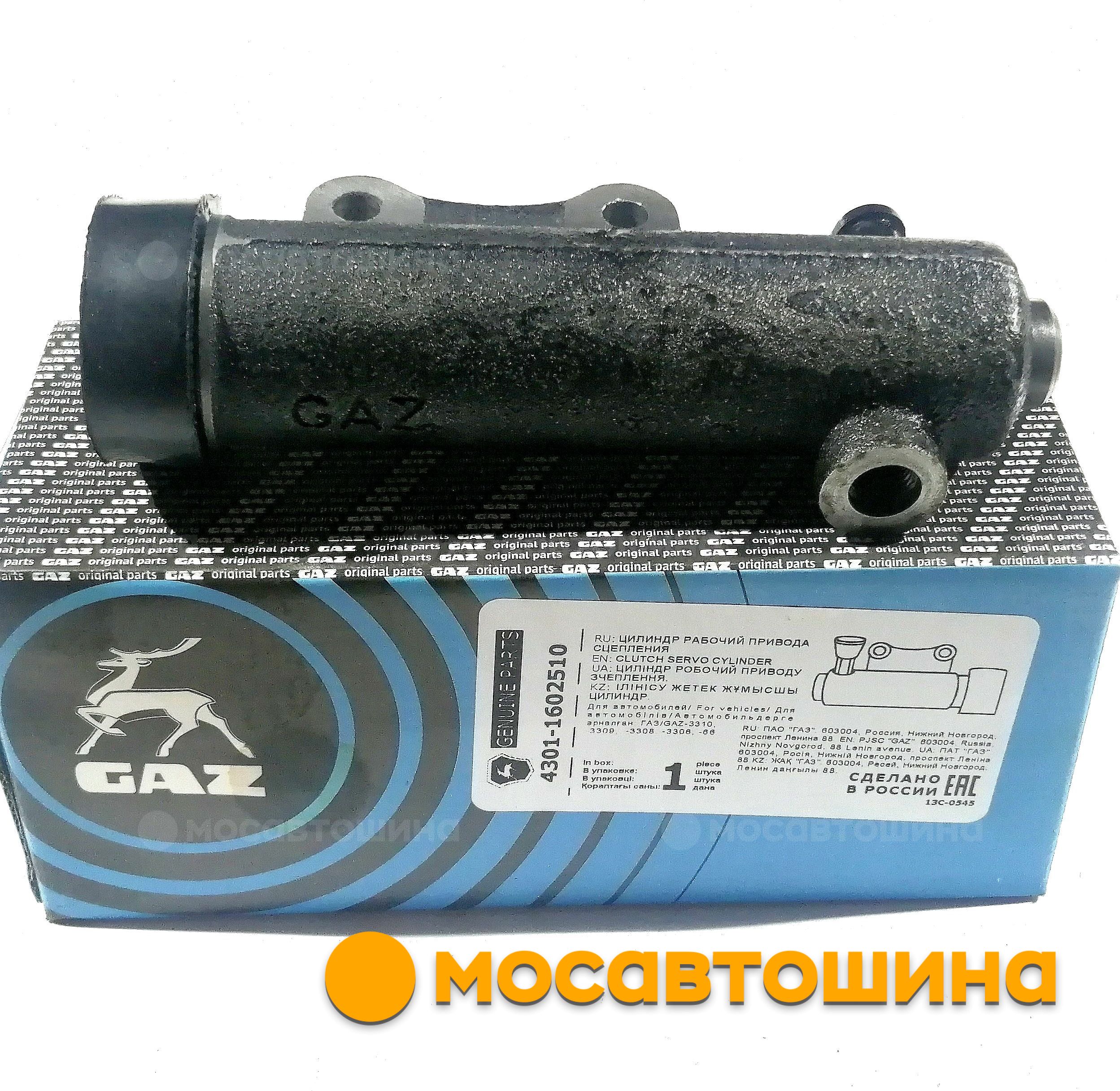

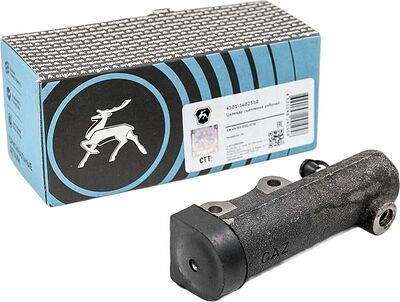

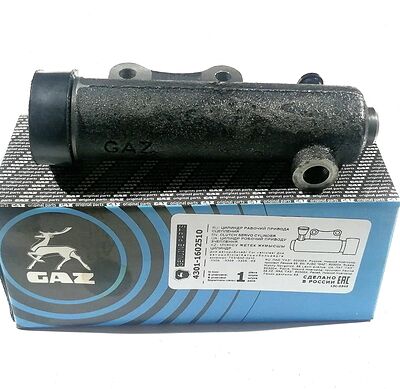

ГАЗ 4301-1602510 — рабочий цилиндр гидравлического привода выключения сцепления производства Горьковского автозавода. По данным продавцов, деталь применяется на дизельных грузовиках ГАЗ-3309, 3306, 33081 «Садко», 33086 «Земляк», 3310 и 33104 «Валдай» и их модификациях, а также на ГАЗ-4301, по которому получила номер.
Назначение
Рабочий цилиндр — исполнительное звено гидропривода сцепления. Когда водитель нажимает педаль, главный цилиндр выдавливает жидкость в магистраль, давление передаётся на поршень рабочего цилиндра, и его шток через вилку отводит выжимной подшипник — сцепление выключается. Отпускание педали возвращает поршень в исходное положение под действием пружин сцепления.
Признаки неисправности
Изношенные манжеты рабочего цилиндра пропускают жидкость: на корпусе и картере сцепления появляются подтёки, уровень в бачке падает, педаль «проваливается», а передачи включаются с хрустом, потому что сцепление выключается не полностью. Попавший в цилиндр воздух даёт мягкую, ватную педаль. Если после прокачки и замены жидкости симптомы возвращаются, цилиндр меняют или ремонтируют.
Установка
Перед снятием старого цилиндра магистраль пережимают или подставляют ёмкость под жидкость. Цилиндр снимают с кронштейна, отсоединяют трубопровод и шток от вилки. Новый цилиндр ставят на место, затягивают крепёж и штуцер, соединяют шток с вилкой. После установки систему заполняют жидкостью, рекомендованной заводом, и прокачивают через штуцер рабочего цилиндра до выхода жидкости без пузырьков воздуха. Затем регулируют свободный ход педали и вилки по руководству по ремонту.
Советы
При замене цилиндра стоит проверить шланг привода и главный цилиндр: старая резина и грязная жидкость быстро губят новые манжеты. Тормозную жидкость в гидроприводе меняют по регламенту — она впитывает влагу. Защитный чехол на цилиндре должен быть целым, иначе грязь и вода попадут на зеркало цилиндра. Применяемость перед покупкой лучше сверить по каталогу для конкретного шасси и двигателя.
Основные характеристики
- производитель — ГАЗ;
- номер детали — 4301-1602510;
- тип — рабочий цилиндр гидропривода сцепления;
- применяемость по данным продавцов — ГАЗ-3309, 3306, 33081, 33086, 3310, 33104, 4301;
- габариты упаковки по данным продавцов — 168×88×45 мм;
- масса по данным продавцов — около 0,97 кг.
