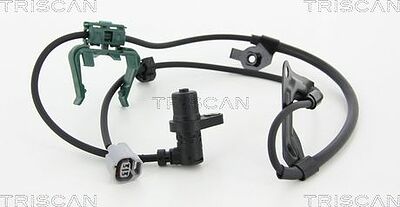

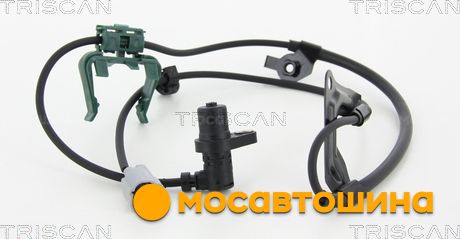

TRISCAN 8180 13414 — датчик частоты вращения колеса (датчик ABS) для Toyota Carina E (T19). По данным каталога TecDoc, датчик предназначен для автомобилей с ABS производства Bosch, длина кабеля — 1040 мм, глубина установки — 20,4 мм, масса — около 0,17 кг, страна производства — Китай. Датчик заменяет оригинальные детали Toyota 89543-05010 и 89543-05020. TRISCAN — датская марка запчастей для легковых автомобилей.
Применяемость
По каталогу датчик подходит для Toyota Carina E (T19) в кузовах седан, хэтчбек и универсал 1992–1997 годов с двигателями 1.6 (AT190), 1.8 (AT191), 2.0 (ST191), 2.0 GTi и дизелем 2.0 D (CT190). Главное ограничение — тип системы ABS: датчик рассчитан на автомобили с ABS Bosch, поэтому перед заказом стоит сверить оригинальный номер на старом датчике.
Назначение
Датчик считывает вращение зубчатого (импульсного) кольца на ступице или приводе и передаёт сигнал блоку ABS. По этим сигналам блок определяет скорость каждого колеса и при блокировке сбрасывает давление в тормозном контуре. При неисправности датчика загорается лампа ABS, система отключается, и тормоза работают как обычные, без антиблокировки.
Диагностика
Прежде чем менять датчик, считывают коды ошибок блока ABS: они показывают, какой именно канал неисправен. Затем осматривают проводку — у старых автомобилей кабель часто перетирается о детали подвески, а разъём окисляется. Сопротивление и сигнал датчика проверяют мультиметром или осциллографом по данным руководства по ремонту. Стоит проверить и импульсное кольцо: трещины, сколы и грязь между зубьями тоже дают ошибку.
Установка
Посадочное отверстие очищают от ржавчины и грязи, иначе датчик встанет с перекосом или с увеличенным зазором. Новый датчик вставляют без ударов, кабель прокладывают по штатным держателям так, чтобы он не натягивался и не касался подвижных деталей при работе подвески и поворотах колёс. После замены удаляют ошибки и проверяют работу ABS на дороге.
Основные характеристики
- бренд — TRISCAN;
- артикул — 8180 13414;
- тип — датчик частоты вращения колеса (ABS);
- система ABS — Bosch;
- длина кабеля — 1040 мм;
- глубина установки — 20,4 мм;
- масса — около 0,17 кг;
- оригинальные номера — Toyota 89543-05010, 89543-05020;
- применяемость — Toyota Carina E (T19) 1992–1997.
