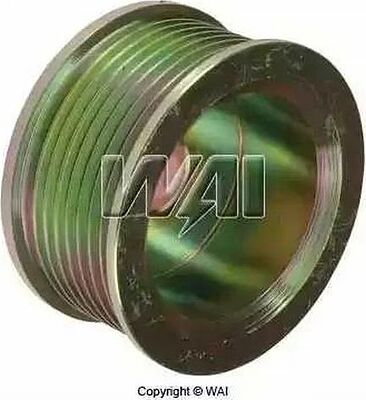

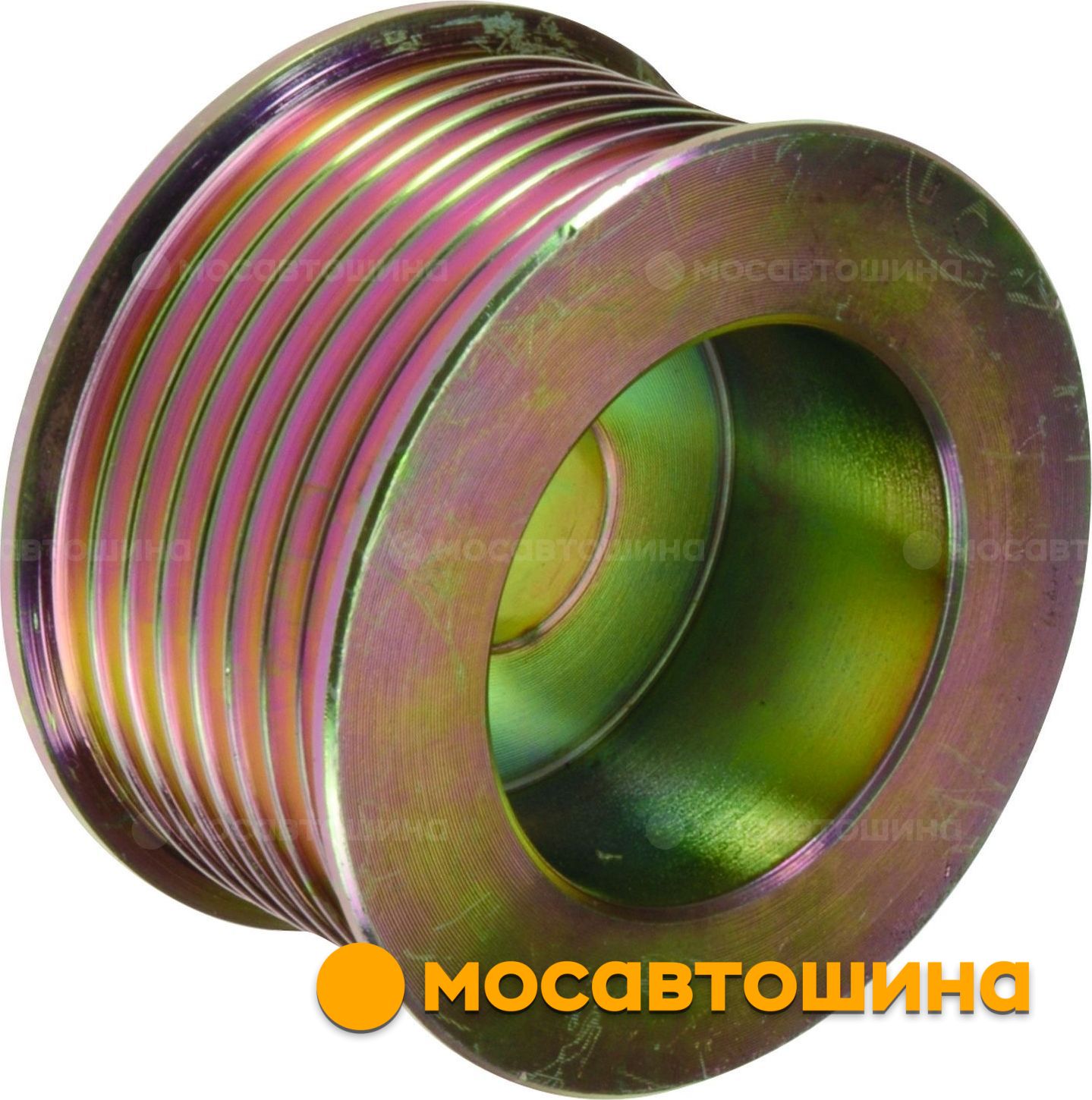

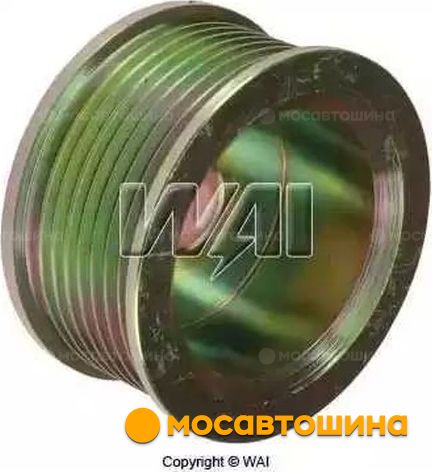

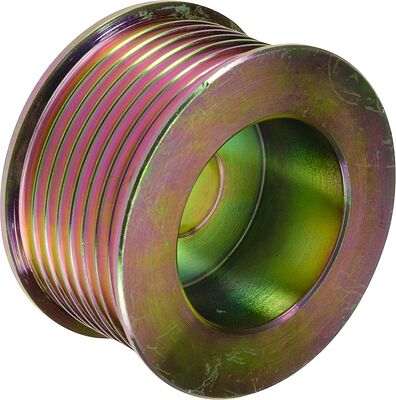

WAI 24-2260 — приводной шкив генератора с восемью ручьями под поликлиновой ремень. По данным производителя, шкив предназначен для генераторов Ford серии 3G (исполнения IR/IF), наружный диаметр по ручьям — 69 мм, диаметр посадочного отверстия — 17 мм, ширина рабочей части под ремень — 28 мм. Шкив новый, выточен из холоднокатаной стали. WAI (Wetherill Associates) — американский поставщик деталей для генераторов и стартеров.
Применяемость
Шкив заменяет оригинальные детали Ford F3HU-10A352-AB, F3HZ-10344-A и GP693. Производитель указывает его для генераторов Ford с номерами F1PU-10346-DA, F3HT-10300-GB, F5HT-10300-CA, F5HZ-10346-D. Номер генератора по каталогу Lester — 7749-3. Перед заказом номер выбивают на корпусе генератора или сверяют размеры старого шкива.
Назначение
Шкив насаживается на вал ротора генератора и через поликлиновой ремень получает вращение от коленчатого вала двигателя. Это обычный жёсткий шкив, без обгонной муфты, вращаться может в обе стороны. Диаметр шкива определяет передаточное отношение и, значит, обороты генератора, поэтому шкив другого диаметра ставить нельзя.
Когда меняют
Шкив меняют при износе ручьёв, когда ремень начинает свистеть и проскальзывать, при сколах и биении, а также при ремонте генератора, если старый шкив повреждён при снятии. Изношенные ручьи быстро разрушают новый ремень, поэтому при замене ремня шкивы стоит осматривать.
Установка
Гайку шкива откручивают, удерживая вал ротора шестигранником или специальным ключом, и снимают шкив съёмником. Перед установкой нового шкива очищают вал и посадочную поверхность, проверяют, что расстояние от ступицы до первого ручья (по данным производителя 14 мм) совпадает со старым шкивом, — иначе ремень пойдёт с перекосом. Гайку затягивают моментом из руководства по ремонту генератора, затем ставят ремень и проверяют его натяжение и соосность.
Основные характеристики
- бренд — WAI;
- артикул — 24-2260;
- тип — шкив генератора, стандартный, без обгонной муфты;
- число ручьёв — 8;
- наружный диаметр — 69 мм;
- посадочное отверстие — 17 мм;
- ширина под ремень — 28 мм;
- от ступицы до первого ручья — 14 мм;
- материал — холоднокатаная сталь;
- заменяет — Ford F3HU-10A352-AB, F3HZ-10344-A, GP693.
