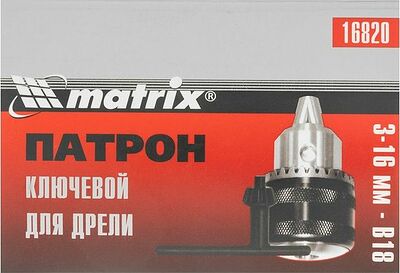

Matrix 16820 — ключевой сверлильный патрон с конусной посадкой B18 и диапазоном зажима от 3 до 16 мм. Подходит для дрелей и сверлильных станков с конусом B18 на шпинделе. MATRIX — марка инструмента и расходных материалов.
Назначение
Патрон зажимает свёрла и другую оснастку с цилиндрическим хвостовиком диаметром 3–16 мм. Ключевой патрон обеспечивает более сильный и надёжный зажим, чем быстрозажимной, поэтому его выбирают для сверления крупными свёрлами, работы на станке и других задач с большим крутящим моментом. Патрон ставят взамен изношенного или повреждённого, а также при переоснащении станка.
Конструкция
По данным продавцов, патрон изготовлен из стали, комплектуется ключом, масса около 0,6 кг, габариты около 80 × 50 × 50 мм. Кулачки сводятся и разводятся вращением зубчатой втулки ключом, который вставляют в отверстия на корпусе.
Установка
Посадка B18 — конус: патрон держится на шпинделе за счёт трения, без резьбы. Перед установкой конус шпинделя и отверстие патрона тщательно очищают от грязи и смазки и обезжиривают. Затем патрон с разведёнными кулачками насаживают на конус и резко досылают ударом через деревянный или пластиковый брусок либо киянкой. Снимают патрон съёмником или с помощью клина. Перед покупкой проверьте маркировку конуса на шпинделе: B18 не совместим с B16 и резьбовыми посадками.
Советы
Сверло зажимают ключом поочерёдно во всех трёх отверстиях — так усилие распределяется равномерно и сверло меньше бьёт. Ключ не оставляют в патроне после зажима. Периодически продувайте патрон и смазывайте механизм каплей масла, чтобы кулачки ходили легко. При заметном биении проверьте чистоту конуса и при необходимости переустановите патрон. Потерянный ключ подбирают по диаметру штифта и шагу зубьев — универсальный ключ не всегда подходит.
Основные характеристики
- бренд — MATRIX;
- артикул — 16820;
- тип — патрон ключевой;
- посадка — конус B18;
- диапазон зажима — 3–16 мм;
- материал — сталь;
- комплектация — патрон, ключ;
- масса — около 0,6 кг.
